Anker

Für die Fixierung gibt es zwei verschiedene Ankertypen: Steckanker für Bodenbuchsen und Schiebeanker für Montageschienen.

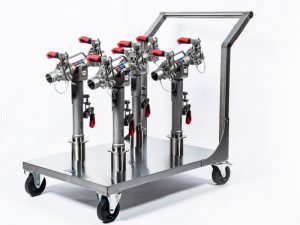

Steckanker

Funktion

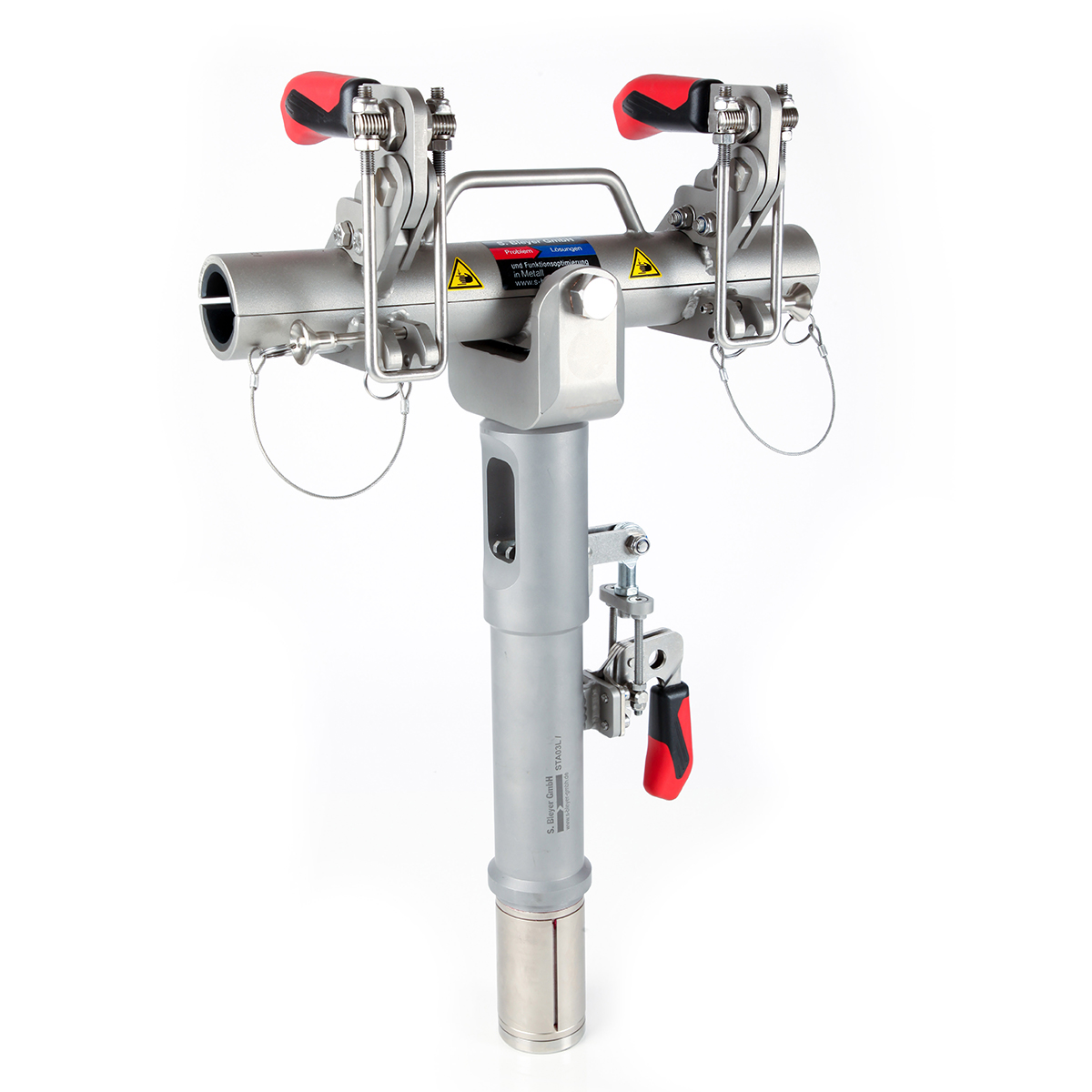

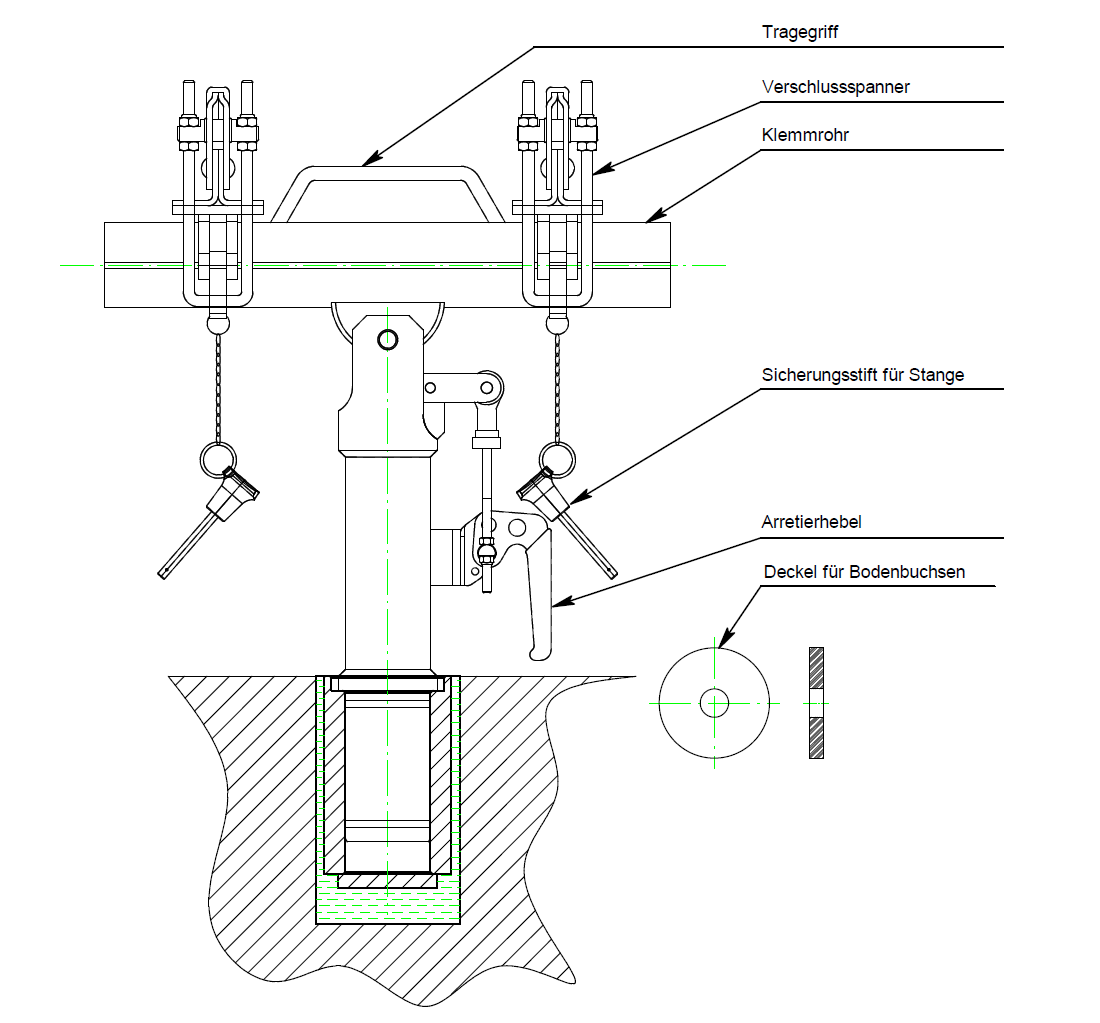

Der Steckanker wird in eine Bodenbuchse gesteckt und darin werkzeuglos mittels Arretierhebel festgeklemmt. Im Prüfstandsboden sollten für alle Fahrzeuglängen und Stangenvarianten ausreichend viele Bodenbuchsen installiert sein.

Der Steckanker kann sowohl für die Hakenfixierung als auch für die Radnabenfixierung verwendet werden.

Bauhöhen

Die S. Bleyer GmbH bietet den Steckanker in Bauhöhen von 320 mm, 400 mm und 50 mm an, je nach Größe des Prüffahrzeugs. Die Bauhöhe eines Ankers ist definiert als der Abstand zwischen Klemmrohr-Mitte und Prüfstandsboden.

Bauhöhe 320 mm: Raddurchmesser 430 mm bis 770 mm.

Bauhöhe 400 mm: Abschleppöse bzw. Anhängerkupplung zwischen 310 mm und 490 mm über Prüfstandsboden. Raddurchmesser über 750nbsp;mm.

Bauhöhe 500 mm: Abschleppöse bzw. Anhängerkupplung zwischen 410 mm und 590 mm über Prüfstandsboden.

Hinweis: 500er Steckanker sollten nicht für Diagonalstangen eingesetzt werden. Hier sollten immer hohe Schiebeanker verwendet werden.

Steckanker

Funktion

Der Steckanker wird in eine Bodenbuchse gesteckt und darin werkzeuglos mittels Arretierhebel festgeklemmt. Im Prüfstandsboden sollten für alle Fahrzeuglängen und Stangenvarianten ausreichend viele Bodenbuchsen installiert sein.

Der Steckanker kann sowohl für die Hakenfixierung als auch für die Radnabenfixierung verwendet werden.

Bauhöhen

Die S. Bleyer GmbH bietet den Steckanker in Bauhöhen von 320 mm, 400 mm und 50 mm an, je nach Größe des Prüffahrzeugs. Die Bauhöhe eines Ankers ist definiert als der Abstand zwischen Klemmrohr-Mitte und Prüfstandsboden.

Bauhöhe 320 mm: Raddurchmesser 430 mm bis 770 mm.

Bauhöhe 400 mm: Abschleppöse bzw. Anhängerkupplung zwischen 310 mm und 490 mm über Prüfstandsboden. Raddurchmesser über 750 mm.

Bauhöhe 500 mm: Abschleppöse bzw. Anhängerkupplung zwischen 410 mm und 590 mm über Prüfstandsboden.

Hinweis: 500er Steckanker sollten nicht für Diagonalstangen eingesetzt werden. Hier sollten immer hohe Schiebeanker verwendet werden.

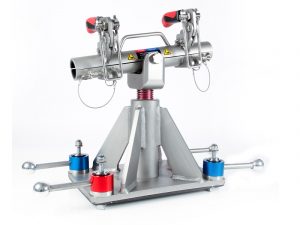

Schiebeanker

Funktion und Installation

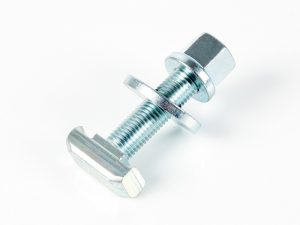

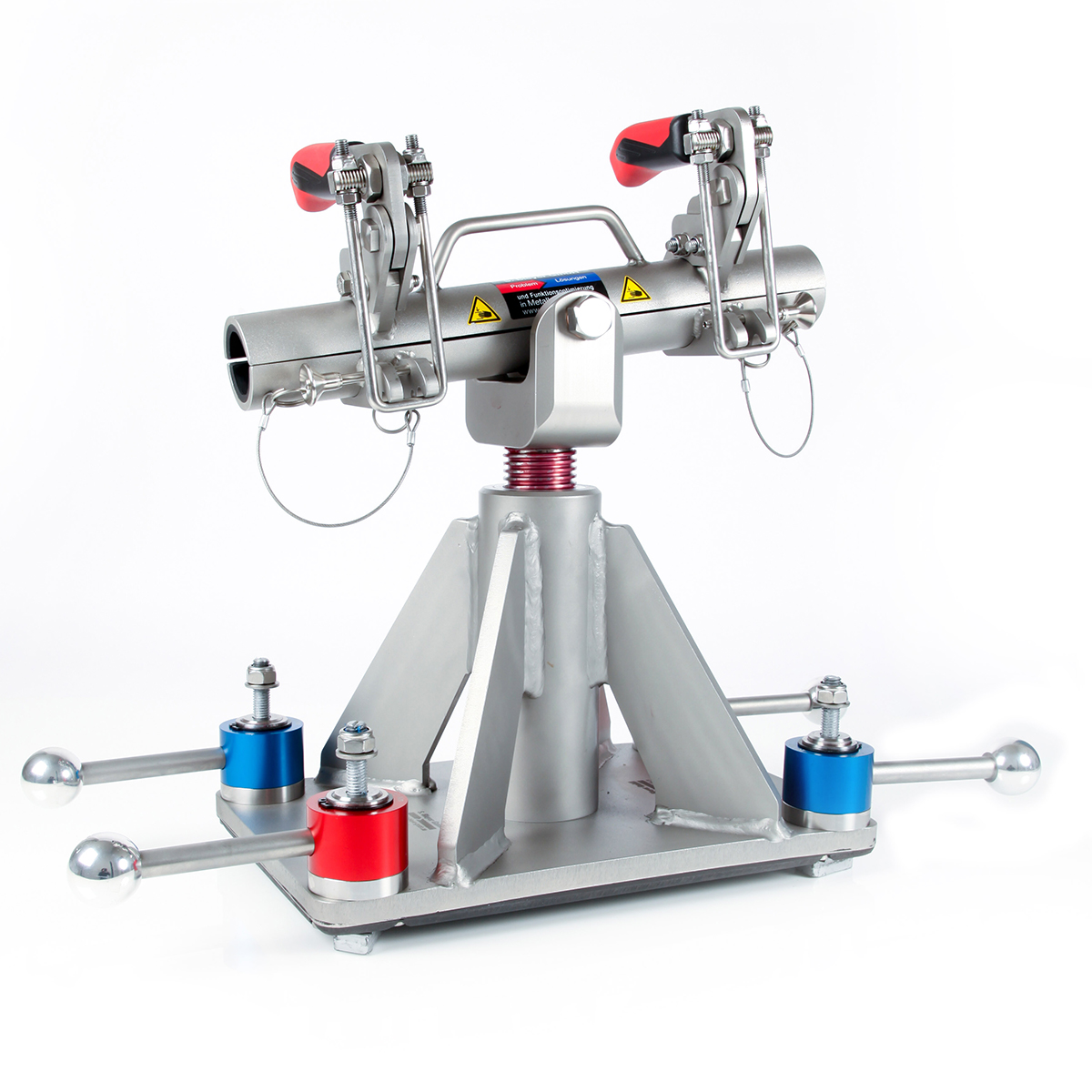

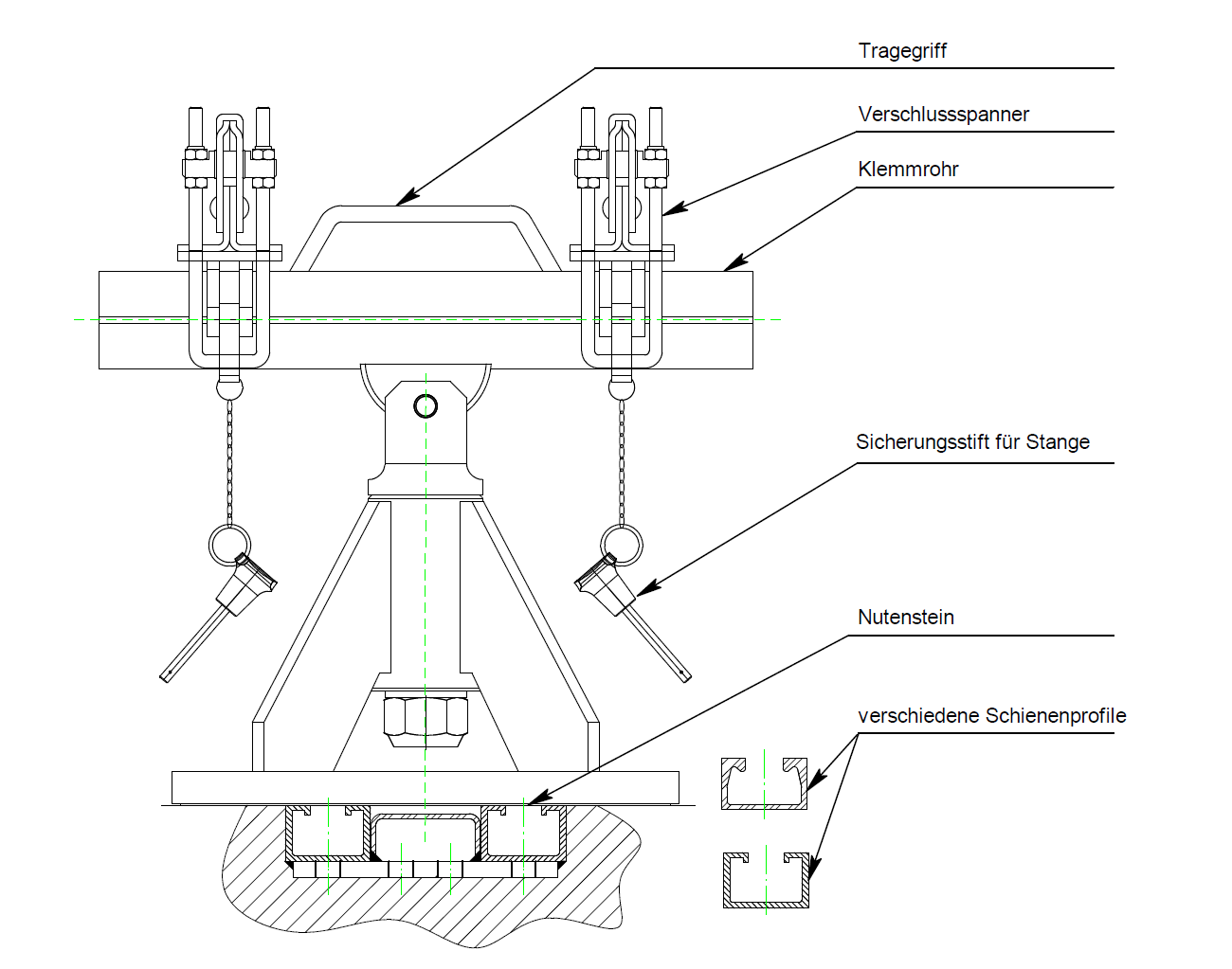

Der Schiebeanker wird an der passenden Fixierungsposition auf die Montageschienen aufgesetzt. Dann werden die Muttern aller Nutensteine angezogen, um den Schiebeanker in dieser Position zu sichern.

Er kann sowohl für die Hakenfixierung als auch für die Radnabenfixierung verwendet werden.

Bauhöhen

Die Standardhöhen sind 300 mm, 400 mm und 500 mm. Die höhenverstellbaren Schiebeanker sind stufenlos zwischen 320 mm und 480 mm bzw. zwischen
360 mm und 520 mm verstellbar. Die Bauhöhe eines Ankers ist definiert als der Abstand zwischen Klemmrohr-Mitte und Prüfstandsboden.

Bauhöhe 300 mm: Abschleppöse bzw. Anhängerkupplung zwischen 210 mm und 390 mm über Prüfstandsboden. Raddurchmesser bis 750 mm.

Bauhöhe 400 mm: Abschleppöse bzw. Anhängerkupplung zwischen 310 mm und 490 mm über Prüfstandsboden. Raddurchmesser über 750 mm.

Bauhöhe 500 mm: Abschleppöse bzw. Anhängerkupplung zwischen 410 mm und 590 mm über Prüfstandsboden.

Schiebeanker

Funktion und Installation

Der Schiebeanker wird an der passenden Fixierungsposition auf die Montageschienen aufgesetzt. Dann werden die Muttern aller Nutensteine angezogen, um den Schiebeanker in dieser Position zu sichern.

Er kann sowohl für die Hakenfixierung als auch für die Radnabenfixierung verwendet werden.

Bauhöhen

Die Standardhöhen sind 300 mm, 400 mm und 500 mm. Die höhenverstellbaren Schiebeanker sind stufenlos zwischen 320 mm und 480 mm bzw. zwischen
360 mm und 520 mm verstellbar. Die Bauhöhe eines Ankers ist definiert als der Abstand zwischen Klemmrohr-Mitte und Prüfstandsboden.

Bauhöhe 300 mm: Abschleppöse bzw. Anhängerkupplung zwischen 210 mm und 390 mm über Prüfstandsboden. Raddurchmesser bis 750 mm.

Bauhöhe 400 mm: Abschleppöse bzw. Anhängerkupplung zwischen 310 mm und 490 mm über Prüfstandsboden. Raddurchmesser über 750 mm.

Bauhöhe 500 mm: Abschleppöse bzw. Anhängerkupplung zwischen 410 mm und 590 mm über Prüfstandsboden.

Anker

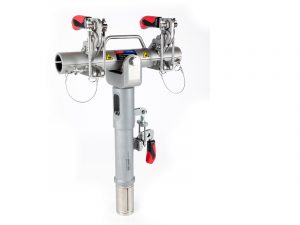

Steckanker lang

Artikelnummer: 300 002 STA03L

Zubehör

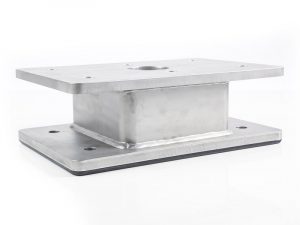

Schiebeankerkonsole

Artikelnummer: 700-SAK-SA
