Abgasabführung

Anschluss-Stücke und Zangen

Anschluss-System

Jeweils bestehend aus:

– Verbindungszange (Systemklemmzange oder Bügelklemmzange)

– Anschlussstück “Vaterteil”

– Anschlussstück “Mutterteil”

– Hochtemperatur Graphitdichtung

Das Vaterteil trägt die Dichtung und hat einen Bund zum Zentrieren und einfachen Zusammenstecken der Teile. Die Halbschalen der Zangen werden angelegt und werkzeuglos verbunden.

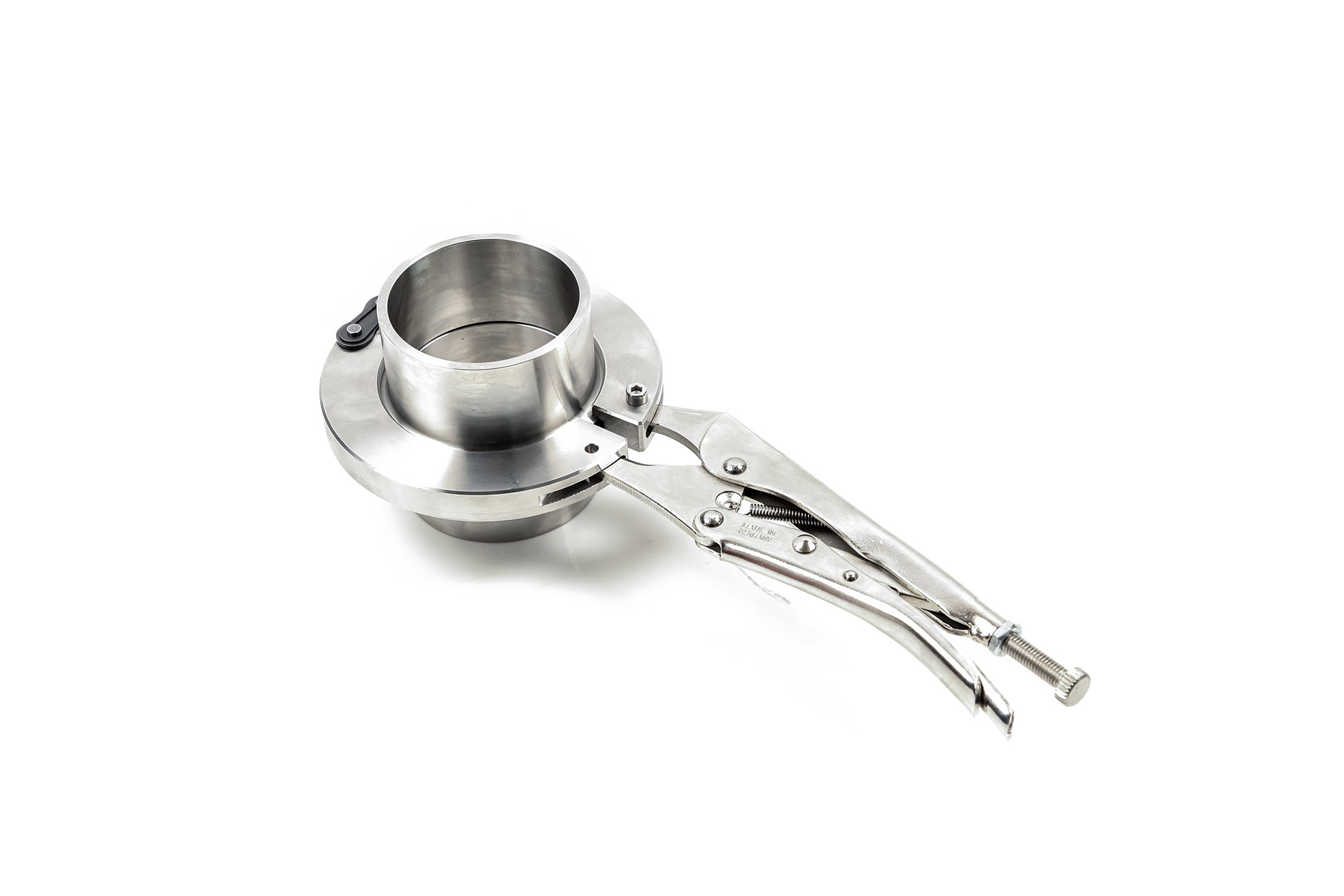

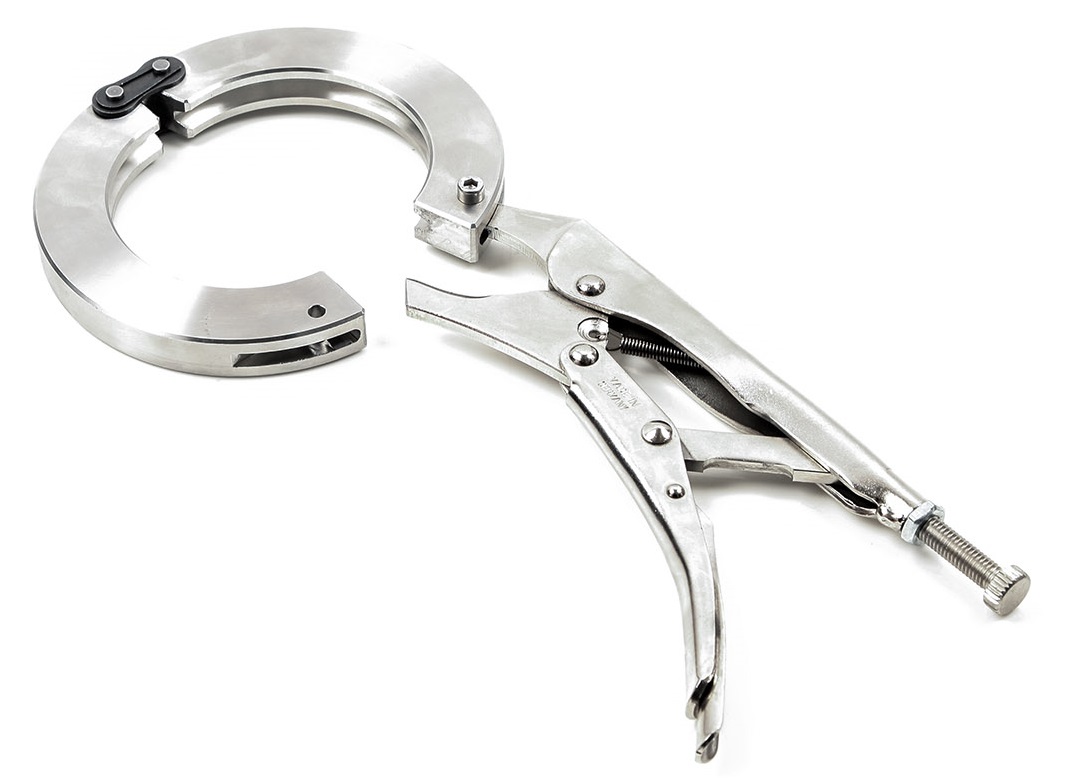

Systemklemmzange

Einfache Bedienung mit Grimpzange.

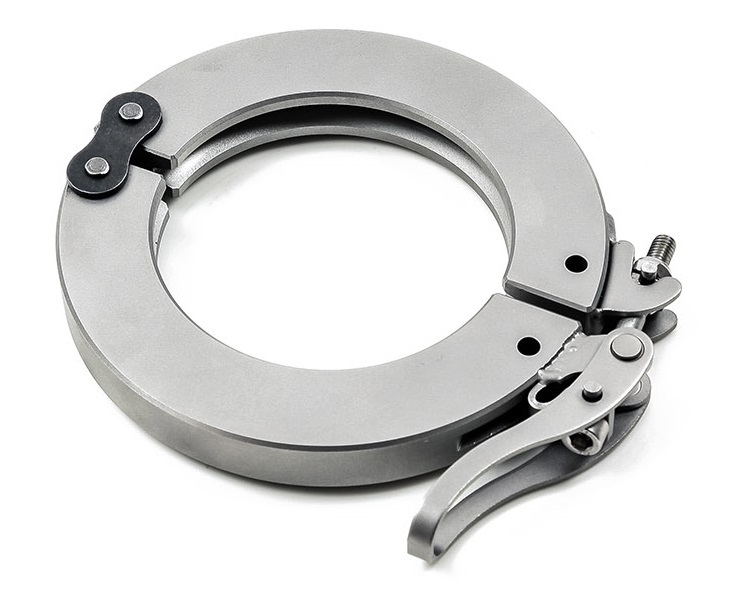

Bügelklemmzange

Platzsparender Bügelverschluss

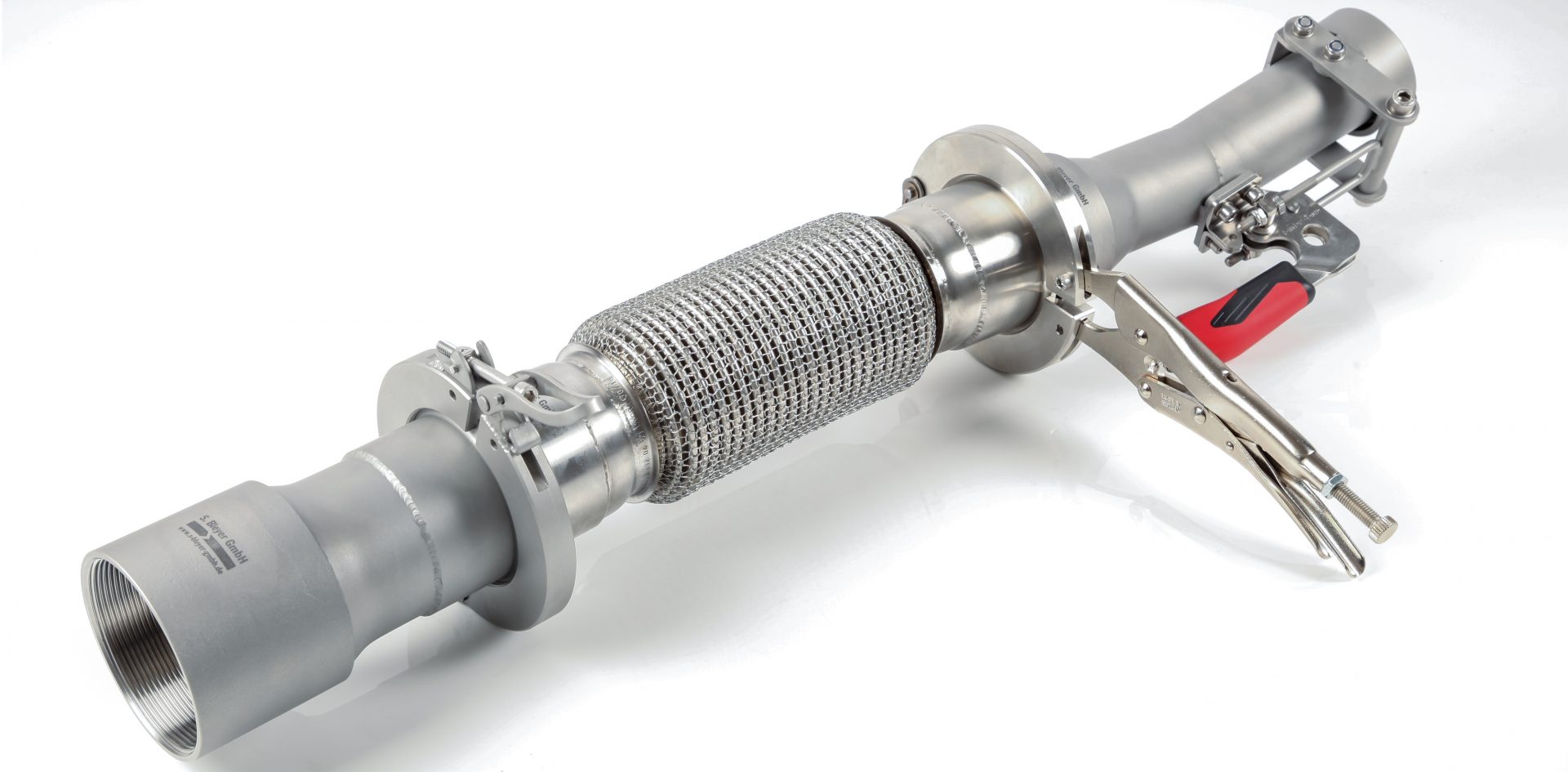

Gesamtsystem nach Kundenwunsch

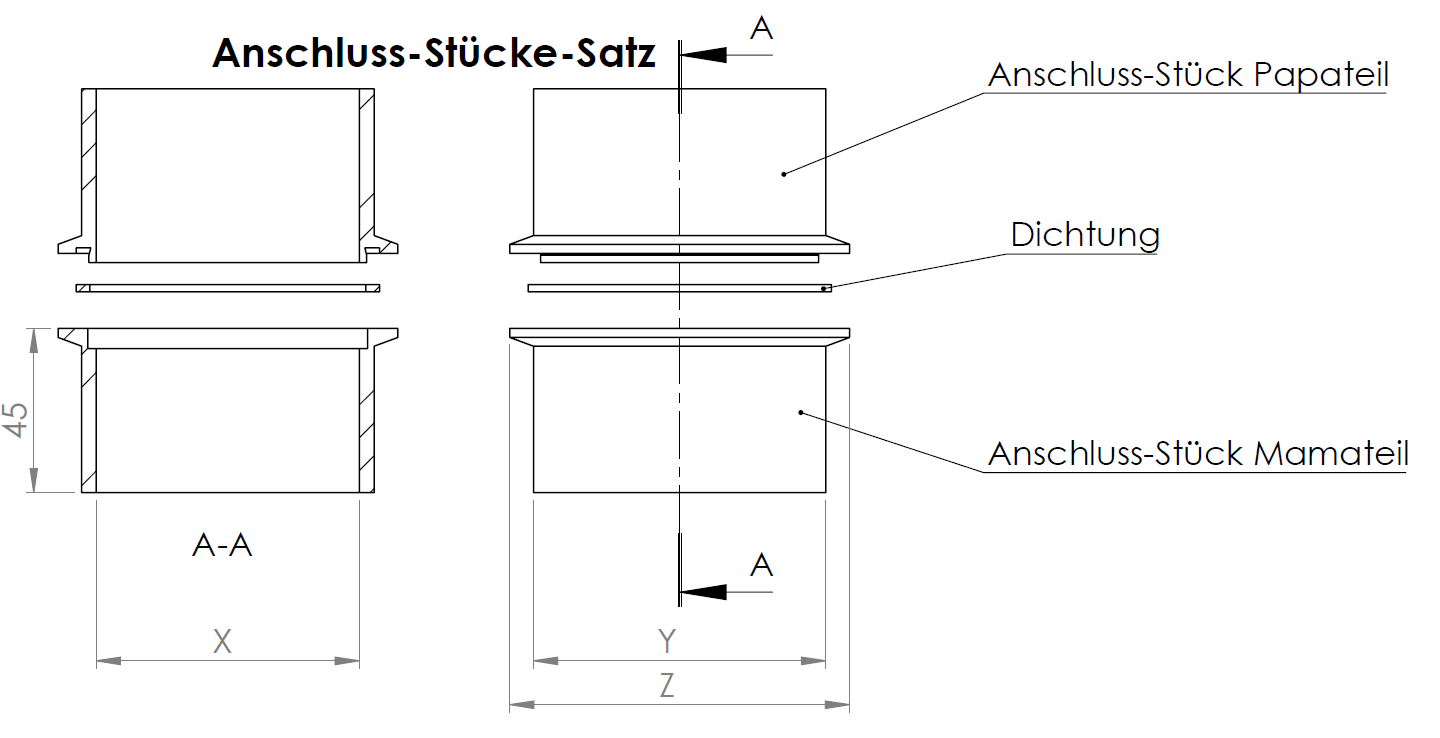

Anschluss-Stücke

In verschiedensten Größen erhältlich.

Nenngröße ID mm
Nenngröße ID Zoll
Artikelnummer Vaterteil
Artikelnummer Mutterteil
Artikelnummer Dichtung
Maß X
Maß Y
Maß Z
52
2,0
10400-1
10400-2
28000(ID052)
52,0
60,0
73,0
64
2,5
10450-1
10450-2
28000(ID064)
64,0
70,0
82,0
72
3,0
10500-1
10500-2
28000(ID072)
72,0
80,0
93,0
100
4,0
10452-1
10452-2
28001(ID100)
100,0
109,5
121,0
125
5,0
10453-1
10453-2
28002(ID125)
125,0
133,0
146,0

Verbindungszangen

In zwei Ausführungen erhältlich.

– Systemklemmzange

– Bügelklemmzange



Systemklemmzangen

Nenngröße ID mm
Nenngröße ID Zoll
Artikelnummer
Maß W mm
52
2,0
10400A
112,0
64
2,5
10450C
118,0
72
3,0
10500B
132,0
100
4,0
10452E
160,0
125
5,0
10453F
185,0

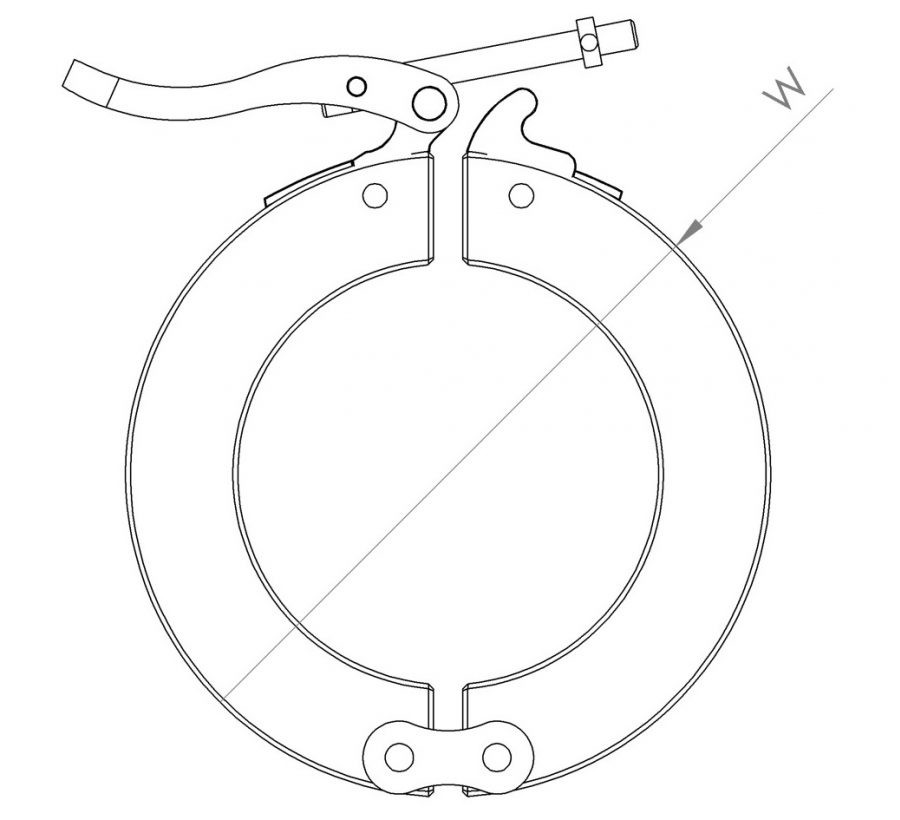

Bügelklemmzangen

Nenngröße ID mm
Nenngröße ID Zoll
Artikelnummer
Maß W mm
52
2,0
10400A
112,0
64
2,5
10450C
118,0
72
3,0
10500B
132,0
100
4,0
10452E
160,0
125
5,0
10453F
185,0
