EPA und andere Flanschsysteme mit Zubehör

Bleyer Anschluss-Stücke:

Dieses Flansch-System besteht aus einem Flansch mit – und einem ohne Bund und der zugehörigen Verbindungszange.

Der Bund des “männlichen” Anschluss-Stückes, dient zum Zentrieren und einfachen Zusammenstecken der zwei Flansche.

Hierdurch ist zugleich eine “Flussrichtung” des Abgasmediums vorgegeben, wodurch weniger Verwirbelungen entstehen.
Der Flansch mit Bund hat eine hochtemperaturbeständige Graphitdichtung integriert.

Dieses System ist kompatibel mit Marman Flanschen (EPA Flanschen)!

Beispiel-Bilder. Eine vollständige Liste finden Sie auf dieser Seite.

Komplette Liste als PDF downloaden
Artikelnummer
Name
Bezeichnung
Foto
10400-1
Anschlussstück mit Bund inkl. Graphitdichtung (Art.-Nr. 28000)
ID 52 mm / 2 " pro Stück
10400-2
Anschlussstück ohne Bund
ID 52 mm / 2 " pro Stück
10450-1
Anschlussstück mit Bund inkl. Graphitdichtung (Art.-Nr. 28000)
ID 64 mm / 2,5 " pro Stück
10450-2
Anschlussstück ohne Bund
ID 64 mm / 2,5 " pro Stück
10455-1
Anschlussstück mit Bund inkl. Graphitdichtung(Art.-Nr. 28001)
ID 100 mm / 4" pro Stück
10455-2
Anschlussstück ohne Bund
ID 100 mm / 4" pro Stück
10456-1
Anschlussstück mit Bund inkl. Graphitdichtung (Art.-Nr. 28002)
ID 125 mm / 5 " pro Stück
10456-2
Anschlussstück ohne Bund
ID 125 mm / 5 " pro Stück

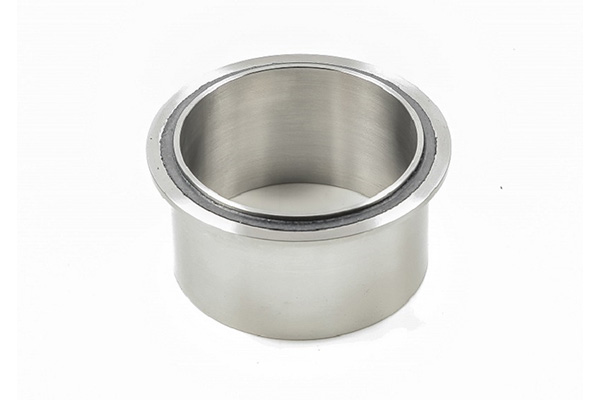

10500-1
Anschlussstück mit Bund inkl. Graphitdichtung (Art.-Nr. 28000)
ID 72 mm / 3 " pro Stück
10500-2
Anschlussstück ohne Bund
ID 72 mm / 3 " pro Stück
10501-1
Anschlussstück mit Bund inkl. Graphitdichtung (Art.-Nr. 280001)
ID 90 mm / 3,5 " pro Stück
10501-2
Anschlussstück ohne Bund
ID 90 mm / 3,5 " pro Stück

Zubehör

Zangen zum Verbinden der jeweiligen Anschluss-Stücke:

System-Klemmzangen:

Diese Zange ist ähnlich, wie eine Gripzange mit zwei Halbschalen aufgebaut. Durch Ihre handlingsfreundliche Bauform wird diese Ausführung gerne zum schnellen Rüsten im Prüfstand verwendet. Hierzu legt man die zwei Halbschalen und die Flanschflächen und spannt die Zange.

Artikelnummer
Name
Bezeichnung
Foto

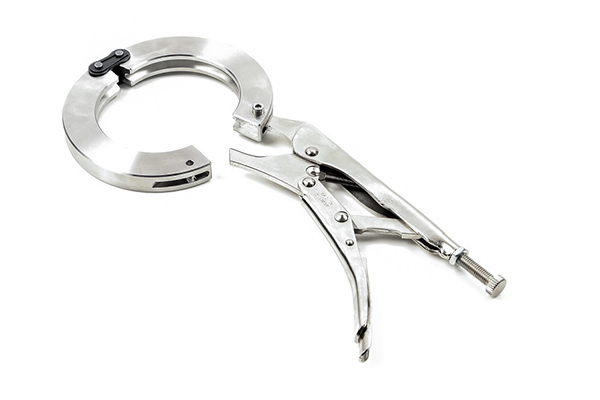

10100A
System-Klemmzange für Art.-Nr. 10400-1 und 10400-2
ID 52 mm / 2"pro Stück
10100B
System-Klemmzange für Art.-Nr. 10500-1 und 10500-2
ID 72 mm / 3" pro Stück
10100C
System-Klemmzange für Art.-Nr. 10450-1 und 10450-2
ID 64 mm / 2,5" pro Stück
10100E
System-Klemmzange für Art.-Nr. 10455-1 und 10455-2
ID 100 mm / 4" pro Stück
10100F
System-Klemmzange für Art.-Nr. 10456-1 und 10456-2
ID 125 mm / 5" pro Stück
10100I
System-Klemmzange für Art.-Nr. 10501-1 und 10501-2
ID 90 mm / 3,5" pro Stück

Bügel-Klemmzangen:

Bügel-Klemmzangen:
Zwei Halbschalen werden mit einem Verbindungsglied und einem Handbügel
Durch Ihre kompakte Bauform wird diese Ausführung gerne bei engen Gegebenheiten verwendet, z. B. bei Motorenprüfständen.

Optional mit Zusatzsicherung für RDE-Fahrten, siehe Zubehör

Artikelnummer
Name
Bezeichnung
Foto
20200A
Bügel-Klemmzange für Art.-Nr. 10400-1 und 10400-2
ID 52 mm / 2" pro Stück
20200B
Bügel-Klemmzange für Art.-Nr. 10500-1 und 10500-2
ID 72 mm / 3" pro Stück
20200C
Bügel-Klemmzange für Art.-Nr. 10450-1 und 10450-2
ID 64 mm / 2,5" (US-Version) pro Stück
20200E
Bügel-Klemmzange für Art.-Nr. 10455-1 und 10455-2
ID 100 mm / 4" pro Stück
20200F
Bügel-Klemmzange für Art.-Nr. 10456-1 und 10456-2
ID 125 mm / 5" pro Stück
20200H
Bügel-Klemmzange für Art.-Nr. 10501-1 und 10501-2
ID 90 mm / 3,5" pro Stück

Allgemeines Zubehör / Ersatzteile

Artikelnummer
Name
Bezeichnung
Foto

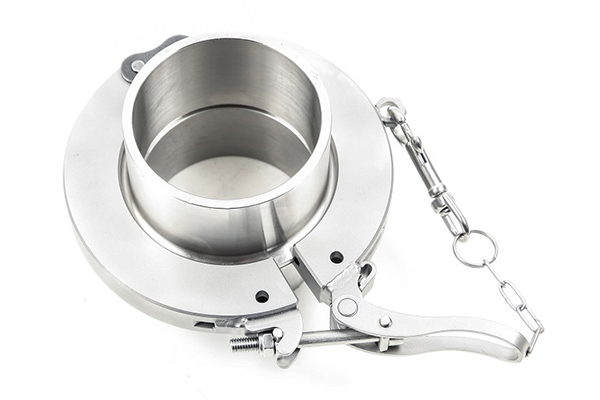

AZ-BKZ-SI
Zusatzsicherung für Bügel-Klemmzangen
Verhindert das ungewollte Lösen der Bügel-Klemmzange
z. B. während RDEFahrten. Auf dem Bild ist eine Bügelklemmzange mit der Zusatzsicherung und zwei Anschluss-Stücken ersichtlich.
28000
Graphitdichtung
für Anschlussstücke
ID 52 - 72 mm (2'' - 3'') Vaterteil mit Bund
28001
Graphitdichtung
für Anschlussstücke
ID 90 - 100 mm (3,5'' - 4'') Vaterteil mit Bund
28002
Graphitdichtung
für Anschlussstücke
ID 90 - 100 mm (3,5'' - 4'') Vaterteil mit Bund

Kamlock Anschluss-Stücke:

Das System ist eine Hebelarmkupplung.

Artikelnummer
Name
Bezeichnung
Foto
Cam-2017-2,5
Kamlock Anschluss-Stück (männlich)
ID 56 mm, 2,5 Zoll
Material 1.4301
Cam-2017-2,5-Dose
Kamlock Anschluss-Dose (weiblich)
Für ID 56 mm, 2,5 Zoll
mit innenliegender Dichtung und zwei Spannhebeln
Cam-2017-2,5-Dose-SL
Kamlock Anschluss-Dose mit Safelok (weiblich)
Für ID 56 mm, 2,5 Zoll
mit innenliegender Dichtung und zwei Spannhebeln mit Sicherung

Aschheim Anschluss-Stücke:

Dieser Flansch wird bei BMW an den Standorten Steyr und Aschheim verwendet.

Artikelnummer
Name
Bezeichnung
Foto
AS-AS/ST-M-2,5
Aschheim Anschluss-Stück (männlich)
ID 60 mm, 2,5 Zoll
Material 1.4301
AS-AS/ST-W-2,5
Ascheim Anschluss-Dose (weiblich)
Für ID 65 mm, 2,5 Zoll

Marman Flansch/ EPA Flansch:

Bei diesem System gibt es keine “Flussrichtung”, da beide Anschluss-Stücke baugleich sind und somit universal eingesetzt werden können.

Artikelnummer
Name
Bezeichnung
Foto
AS-Marman-2,5
Marman Flansch, Unisex
ID 60 mm, 2,5"
AS-Marman-3,0
Marman Flansch, Unisex
ID 72 mm, 3"

Tankwagenkupplung

Artikelnummer
Name
Bezeichnung
Foto
AS-TW-MK80
Tankwagenkupplung, weiblich
Kronenstück mit Hebelseite und Dichtung, MK 80

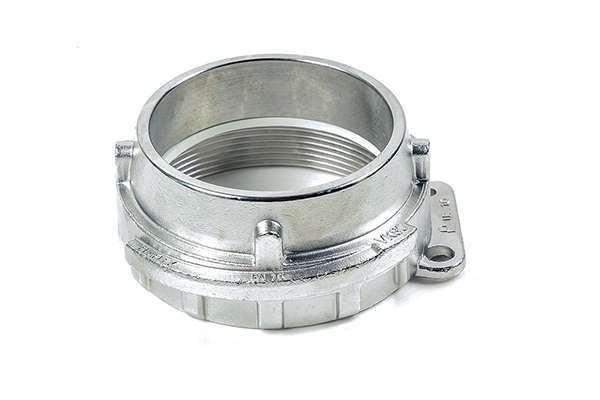

AS-TW-VK80
Tankwagenkupplung, männlich
Gegenstück mit Dichtung, VK 80
